Los símbolos de un plano condensan puertas, ventanas, paredes, niveles, instalaciones y materiales en un espacio reducido. Al principio, las líneas y abreviaturas pueden parecer un idioma reservado para arquitectos. Sin embargo, cualquier persona puede comprender la información básica si aprende a consultar el dibujo en el orden correcto.

La clave no consiste en memorizar cientos de iconos. Primero se identifica qué tipo de plano estás viendo; después se revisan el título, la escala, la orientación, la leyenda y las referencias a otras hojas. Solo entonces conviene interpretar habitaciones, medidas y elementos constructivos.

Además, los símbolos pueden variar según el país, la norma, la empresa, la disciplina y la fecha del proyecto. Por eso, esta guía para interpretar planos para principiantes explica patrones frecuentes, pero no sustituye la leyenda ni las indicaciones de los profesionales responsables.

Qué es un plano y qué información puede contener

Un plano es una representación técnica de un objeto, espacio o sistema. En construcción, permite comunicar dimensiones, ubicaciones, materiales, relaciones entre elementos y criterios de ejecución.

Un proyecto completo no suele estar contenido en una sola hoja. Puede incluir:

• Plano de ubicación.
• Plano del terreno.
• Plantas arquitectónicas.
• Planta de cubierta.
• Elevaciones o fachadas.
• Cortes o secciones.
• Detalles constructivos.
• Planos estructurales.
• Planos eléctricos.
• Planos hidráulicos y sanitarios.
• Sistemas de climatización.
• Protección contra incendios.
• Acabados y mobiliario.

Cada disciplina utiliza convenciones propias. Una línea punteada puede representar un elemento superior en una planta arquitectónica, pero tener otra función en un dibujo diferente.

Por lo tanto, nunca interpretes una marca de manera aislada. Observa la hoja, su título, las notas y la relación con el resto del conjunto.

Cómo leer símbolos de un plano paso a paso

La lectura debe avanzar desde la información general hacia los detalles. Sigue esta secuencia:

1. Identifica el nombre y el propósito del proyecto.
2. Revisa el número y título de la hoja.
3. Comprueba la disciplina: arquitectura, estructura o instalaciones.
4. Lee el carimbo o cuadro de datos.
5. Busca la escala y la orientación.
6. Localiza la leyenda y las abreviaturas.
7. Identifica ejes, niveles y referencias.
8. Observa paredes, aberturas y espacios.
9. Lee cotas y anotaciones.
10. Sigue llamadas hacia cortes, elevaciones y detalles.
11. Consulta revisiones y notas generales.
12. Anota cualquier duda antes de tomar una decisión.

Este orden evita uno de los errores más comunes: mirar una forma conocida y suponer inmediatamente lo que significa.

Para comprender los símbolos de un plano, la leyenda específica del proyecto siempre debe tener prioridad sobre una guía encontrada en internet.

Empieza por el carimbo o cuadro de datos

El carimbo suele encontrarse en un borde de la hoja. Su formato cambia entre empresas, pero puede contener:

• Nombre del proyecto.
• Ubicación.
• Propietario o cliente.
• Disciplina.
• Título de la hoja.
• Número de plano.
• Escala.
• Fecha.
• Responsables.
• Número de revisión.
• Estado de emisión.
• Notas legales.

Esta información permite saber si estás mirando una planta de distribución, un detalle eléctrico o una versión antigua.

No utilices un plano para construir, perforar o modificar una instalación sin comprobar su vigencia. Los documentos pueden haber sido emitidos para estudio, presupuesto, permiso o construcción, y esos estados no son equivalentes.

Cuando existen revisiones, compara fecha, número y descripción del cambio. Una hoja guardada en el celular puede quedar desactualizada mientras el equipo trabaja con una versión posterior.

Índice de planos y numeración de hojas

El índice funciona como el mapa del conjunto. Enumera las hojas y facilita localizar cada disciplina.

Los códigos varían, aunque es común encontrar letras asociadas con áreas como arquitectura, estructura, electricidad o instalaciones mecánicas. No asumas que una letra significa lo mismo en todos los proyectos.

Una referencia puede incluir dos datos: el número del detalle y la hoja donde aparece. Por ejemplo, una llamada circular dividida en dos partes puede dirigir hacia el detalle 3 de una hoja determinada. La forma exacta depende del sistema gráfico utilizado.

Cuando encuentres una referencia:

1. Lee el número completo.
2. Busca la hoja indicada.
3. Localiza el detalle o corte.
4. Comprueba que corresponda a la misma revisión.
5. Regresa a la planta para relacionar ambas vistas.

Aprender a moverse entre hojas es más importante que memorizar iconos aislados.

La leyenda es el diccionario del proyecto

La leyenda reúne símbolos, tipos de línea, patrones, abreviaturas y notas. Puede aparecer en cada hoja o en una lámina general.

Consulta especialmente:

• Símbolos utilizados.
• Abreviaturas.
• Patrones de materiales.
• Tipos de muro.
• Elementos de puertas y ventanas.
• Equipos.
• Instalaciones.
• Notas de alcance.

Una leyenda general puede incluir elementos que no aparecen en todas las hojas. A su vez, ciertos símbolos del dibujo pueden explicarse mediante una nota cercana y no en la tabla principal.

Si un icono no está definido, revisa las especificaciones y otras hojas de la misma disciplina. No lo sustituyas por el significado de un símbolo visualmente parecido.

El significado de símbolos arquitectónicos depende del contexto. Incluso una convención frecuente puede haber sido adaptada por el autor del proyecto. Por eso, estudiar los símbolos de un plano comienza con el vocabulario definido en sus propias hojas.

Escala: cómo relacionar el dibujo con el tamaño real

La escala indica la relación entre la representación y el objeto construido. Puede expresarse como proporción, por ejemplo 1:50, o mediante una escala gráfica.

En una escala 1:50, una unidad en el dibujo representa cincuenta unidades reales, siempre que se utilice la misma unidad de medida.

Sin embargo, no conviene medir directamente una pantalla o impresión sin comprobar varios puntos:

• El archivo puede haber sido reducido o ampliado.
• La impresora pudo usar la opción “ajustar a página”.
• Una captura de pantalla no conserva la escala original.
• Algunas vistas de una misma hoja tienen escalas diferentes.
• Determinados elementos se dibujan esquemáticamente.

Las cotas escritas tienen prioridad sobre una medición aproximada con regla. Si una dimensión falta o parece contradictoria, consulta al responsable.

La escala gráfica resulta útil porque se amplía o reduce junto con el dibujo. Aun así, debe comprobarse antes de utilizarla.

Norte, orientación y ubicación

Una flecha de norte muestra la orientación del proyecto. No siempre apunta hacia la parte superior de la hoja.

También pueden aparecer:

• Norte geográfico.
• Norte del proyecto.
• Ejes de referencia.
• Coordenadas.
• Límites del terreno.
• Calles y accesos.
• Cotas de nivel.

La orientación ayuda a comprender iluminación, accesos, fachadas y relación con el entorno. En planos grandes, varias plantas pueden girarse para aprovechar el espacio de la hoja.

Antes de decir “lado derecho” o “parte superior”, utiliza referencias más precisas: eje, fachada, orientación o nombre del ambiente. Así se reducen confusiones cuando dos personas observan el documento desde posiciones distintas.

Tipos de línea y grosores

Las líneas comunican más que contornos. Su grosor, continuidad y posición pueden indicar si un elemento está cortado, visible, oculto, proyectado o utilizado como referencia.

Línea continua gruesa

Suele destacar elementos cortados o contornos principales. Su función exacta depende del tipo de dibujo.

Línea continua fina

Puede representar cotas, mobiliario, acabados o elementos vistos sin corte.

Línea discontinua

Con frecuencia señala elementos ocultos, superiores o inferiores al plano de corte. Consulta la leyenda para confirmarlo.

Línea de eje

Suele alternar trazos y puntos o utilizar una convención similar. Ayuda a posicionar columnas, muros y otros componentes.

Línea de corte

Indica dónde se imagina que el edificio fue atravesado para producir una sección. Normalmente incluye flechas y una referencia.

Línea de ruptura

Muestra que una parte fue omitida o acortada para que el elemento quepa en la hoja.

En documentos escaneados o vistos en pantallas pequeñas, los grosores pueden perderse. Amplía el archivo y revisa el PDF original.

Cómo interpretar una planta arquitectónica

La planta puede imaginarse como un corte horizontal del edificio observado desde arriba. La altura de ese corte es una convención y puede variar.

Por eso, algunos elementos aparecen cortados y otros solamente proyectados. La planta muestra relaciones como:

• Distribución de ambientes.
• Espesor y posición de muros.
• Puertas y sentido de apertura.
• Ventanas.
• Escaleras.
• Equipamiento fijo.
• Mobiliario de referencia.
• Cotas.
• Niveles.
• Llamadas a otros dibujos.

No interpretes el mobiliario dibujado como una medida garantizada. A veces sirve únicamente para demostrar un uso posible del espacio.

Recorre la planta como si entraras al edificio: identifica el acceso, la circulación, las puertas, los cambios de nivel y las conexiones entre ambientes.

Símbolos de paredes y divisiones

Los muros suelen representarse mediante líneas paralelas. El espesor y el relleno pueden indicar materiales o tipos diferentes.

Un proyecto puede utilizar códigos como M1, M2 o similares para remitir a una tabla de muros. Esa tabla puede describir estructura, capas, acabado, espesor, resistencia o aislamiento.

No deduzcas la función estructural solo por el grosor gráfico. Una pared gruesa no es necesariamente portante, y una línea fina en una escala pequeña podría representar un elemento importante.

También pueden aparecer:

• Muros existentes.
• Elementos nuevos.
• Demoliciones.
• Tabiques bajos.
• Cerramientos de vidrio.
• Muros cortafuego.

Las convenciones de existente, demolido y nuevo deben revisarse con especial cuidado en remodelaciones.

Puertas y sentido de apertura

En una planta, una puerta abatible suele aparecer como una hoja acompañada de un arco. El arco muestra el recorrido y ayuda a entender hacia dónde abre.

Otros tipos pueden tener representaciones diferentes:

• Puerta corrediza.
• Puerta plegable.
• Puerta doble.
• Puerta giratoria.
• Puertadela de vaivén.
• Portón.

Una etiqueta cercana puede remitir a un cuadro de puertas con dimensiones, material, herrajes, resistencia al fuego y observaciones.

No uses solamente el arco para determinar medidas. Consulta la cota o el cuadro correspondiente.

Además, verifica si la vista muestra la dirección de apertura desde el lado esperado. Las denominaciones de mano derecha o izquierda pueden seguir convenciones específicas.

Ventanas y aberturas

Las ventanas suelen interrumpir el muro y mostrar líneas que representan marco, vidrio o movimiento. La apariencia cambia según el tipo y la escala.

Una identificación como V1 o W1 puede llevar hacia un cuadro que indique:

• Ancho y altura.
• Tipo de apertura.
• Material.
• Vidrio.
• Altura del antepecho.
• Protección.
• Observaciones de instalación.

La planta muestra posición y anchura aproximada, mientras que las elevaciones y detalles aclaran altura y composición.

Una línea sobre una pared también puede representar una abertura, un nicho o un elemento superior. Por eso, compara la planta con el cuadro y la elevación.

Escaleras, rampas y cambios de nivel

Las escaleras se representan mediante peldaños y una flecha que suele indicar el sentido de ascenso. Una línea de ruptura puede mostrar que continúa hacia otro nivel.

Busca:

• Punto de inicio y llegada.
• Dirección de subida.
• Número de peldaños.
• Descansos.
• Barandillas.
• Alturas.
• Referencias a cortes.

Las rampas pueden incluir flechas, pendiente y niveles en sus extremos. No confundas la dirección de la flecha con una regla universal; revisa la anotación.

Los cambios de nivel suelen expresarse mediante cotas altimétricas. Una pequeña diferencia puede ser relevante para accesibilidad, drenaje y encuentros constructivos.

Para ejecutar o verificar una escalera se necesitan dimensiones y criterios técnicos completos. Un símbolo aislado no es suficiente.

Mobiliario, aparatos y equipamiento

Mesas, camas, sillones, sanitarios y electrodomésticos ayudan a interpretar el uso del espacio. Sin embargo, pueden ser elementos de referencia.

Antes de comprar un mueble basándote en el plano, comprueba:

• Dimensiones reales del producto.
• Espacio para abrir puertas y cajones.
• Circulación.
• Tomas e instalaciones.
• Altura disponible.
• Tolerancias y acabados.

Los elementos dibujados mediante línea fina no siempre forman parte del alcance de la obra. Las notas y especificaciones pueden indicar si serán suministrados por el contratista, el propietario u otro proveedor.

Aprender a leer planos sin ser arquitecto también implica distinguir entre lo representado para orientar y lo que constituye una obligación contractual.

Cotas: números que controlan las dimensiones

Las cotas muestran distancias, diámetros, radios, ángulos, elevaciones y otras medidas. Suelen incluir líneas auxiliares, extremos y un valor.

Las unidades pueden aparecer explícitamente o definirse en una nota general. Nunca supongas que todos los proyectos trabajan con centímetros, milímetros, metros, pulgadas o pies.

Para leer una cadena de cotas:

1. Identifica los puntos de referencia.
2. Revisa la unidad.
3. Distingue medidas parciales y totales.
4. Comprueba si se mide al eje, la cara o el acabado.
5. Busca tolerancias y notas.

No sumes valores redondeados para sustituir una cota total. Tampoco deduzcas una dimensión crítica midiendo el dibujo.

Si dos cotas se contradicen, no elijas la que parezca más lógica. Registra la inconsistencia y solicita una aclaración.

Niveles, alturas y pendientes

Los niveles indican la elevación de un punto respecto a una referencia. El valor cero puede corresponder al piso terminado, a una referencia del proyecto o a una cota geográfica.

Es importante distinguir:

• Nivel de piso terminado.
• Nivel estructural.
• Nivel de terreno.
• Parte superior o inferior de un elemento.
• Altura libre.

Las pendientes pueden expresarse mediante un porcentaje, una relación o un ángulo. Una flecha puede indicar la dirección de caída de agua, pero debe leerse junto con el valor y las notas.

No conviertas una pendiente sin verificar el sistema utilizado. Una relación 1:n y un porcentaje no representan el mismo formato.

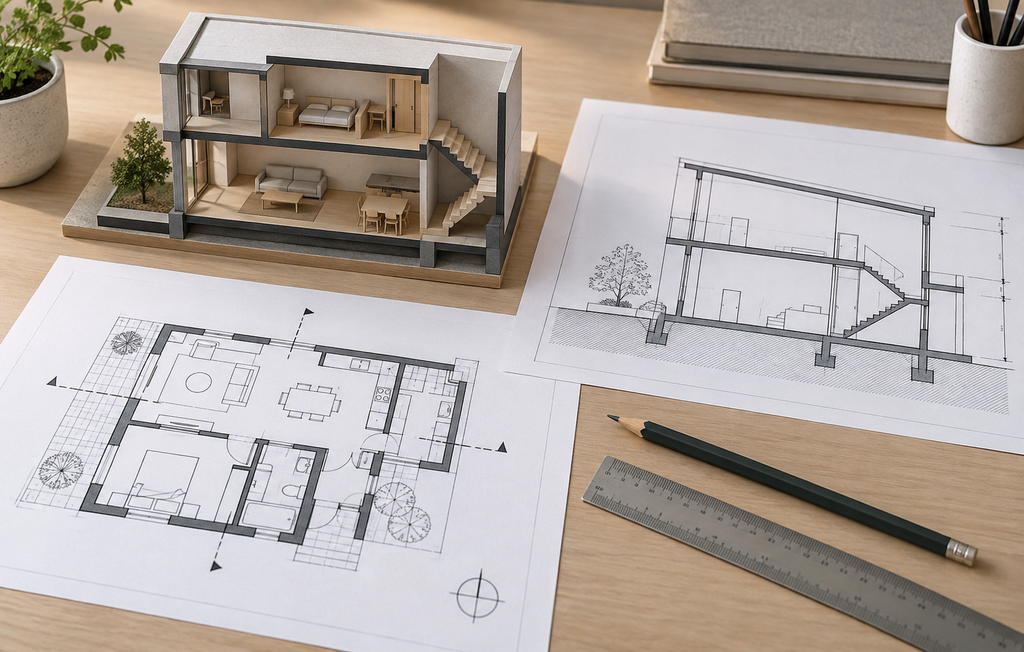

Cortes o secciones

Un corte representa el edificio como si un plano vertical lo atravesara. Permite observar alturas, pisos, techos, cimentaciones y relaciones que la planta no muestra claramente.

En la planta, la línea de corte indica:

• Por dónde pasa la sección.
• En qué dirección se observa.
• Qué número tiene.
• En qué hoja se encuentra.

Dentro del corte, los elementos atravesados suelen destacarse con líneas o rellenos más fuertes. Los que quedan al fondo aparecen con menor énfasis.

Relaciona una sección con los ejes y ambientes de la planta. Si la línea del corte cambia de dirección, observa cada tramo para comprender qué elementos fueron incluidos.

Elevaciones o fachadas

Una elevación muestra una vista vertical exterior o interior. Sirve para comprender alturas, alineaciones, acabados, aberturas y composición.

Las elevaciones exteriores pueden identificarse por orientación, como norte o sur, o por códigos definidos en el proyecto.

En ellas puedes encontrar:

• Niveles de piso y cubierta.
• Puertas y ventanas.
• Materiales de fachada.
• Pendientes del techo.
• Elementos salientes.
• Llamadas a detalles.
• Límites de acabados.

Una elevación interior puede mostrar paredes de una habitación, mobiliario fijo, revestimientos y posiciones de equipos.

No confundas una elevación con una perspectiva. En una elevación técnica, los elementos se representan mediante una proyección y no reducen su tamaño por la distancia como en una vista en perspectiva.

Detalles constructivos y llamadas

Los detalles amplían una zona para mostrar cómo se unen los componentes. Pueden explicar encuentros de muro y cubierta, instalación de ventanas, impermeabilización o fijaciones.

Un símbolo de llamada conecta la vista general con ese dibujo ampliado. Para seguirlo:

1. Localiza la llamada en la planta, el corte o la elevación.
2. Anota el número del detalle.
3. Abre la hoja indicada.
4. Revisa la escala propia del detalle.
5. Lee las notas, materiales y referencias adicionales.

El detalle puede contener nuevas llamadas hacia especificaciones o planos de otra disciplina.

Los dibujos generales y los detalles deben leerse en conjunto. Si parece existir una contradicción, no determines por tu cuenta cuál prevalece; consulta las reglas documentales y al responsable.

Patrones y símbolos de materiales

Los rellenos gráficos ayudan a diferenciar concreto, tierra, aislamiento, madera, mampostería, metal y otros materiales.

Sin embargo, un mismo patrón puede cambiar según la escala o la oficina. Algunos planos utilizan un sombreado genérico y explican la composición mediante una nota.

En una sección, el patrón suele aplicarse a la superficie cortada. En una elevación, puede indicar un acabado visible.

Para interpretarlo correctamente:

• Consulta la leyenda.
• Lee la etiqueta del elemento.
• Revisa el detalle.
• Busca las especificaciones.
• Confirma si representa material estructural o acabado.

No elijas un producto comercial basándote solamente en el dibujo. El plano puede definir una familia de material, mientras que las especificaciones contienen los requisitos técnicos.

Símbolos eléctricos básicos

Los planos eléctricos pueden mostrar luminarias, interruptores, contactos, tableros, circuitos, detectores y recorridos.

Entre las representaciones frecuentes aparecen círculos, líneas, letras y combinaciones. Aun así, las convenciones cambian.

Para leer una hoja eléctrica:

1. Identifica la leyenda.
2. Separa iluminación, fuerza y sistemas especiales.
3. Sigue las etiquetas de circuitos.
4. Busca las alturas de montaje.
5. Revisa las conexiones y notas.
6. Consulta los cuadros de tableros cuando existan.

Las líneas de conexión pueden ser esquemáticas y no representar el recorrido físico exacto del cableado.

Nunca utilices un plano como autorización para intervenir una instalación energizada. La electricidad requiere personal calificado, procedimientos seguros y una verificación en el lugar.

Instalaciones hidráulicas y sanitarias

Estos planos representan tuberías, diámetros, válvulas, equipos, pendientes y conexiones. Los sistemas pueden diferenciarse por tipos de línea, colores o abreviaturas.

La ausencia de color en una impresión obliga a depender de la leyenda. Además, un trazo puede indicar un recorrido esquemático.

Comprueba:

• Tipo de sistema.
• Diámetro.
• Material especificado.
• Sentido del flujo.
• Pendiente.
• Nivel.
• Válvulas y registros.
• Conexión con equipos.
• Continuación hacia otra hoja.

Una planta no siempre muestra todas las alturas. Los isométricos, cortes y detalles pueden completar la información.

Antes de perforar una pared o piso, verifica las condiciones reales con profesionales. Las instalaciones existentes pueden no coincidir completamente con planos antiguos.

Planos estructurales

Los planos estructurales incluyen cimentaciones, columnas, vigas, losas, muros y refuerzos. Su interpretación exige conocimientos especializados.

Las etiquetas pueden vincularse con cuadros de elementos, detalles de conexiones y notas de materiales. Los ejes permiten coordinar la estructura con la arquitectura.

Una línea arquitectónica no confirma que un muro sea estructural. Asimismo, la ubicación aproximada de una columna debe comprobarse mediante ejes y cotas.

No modifiques, cortes ni perfores un elemento que pueda formar parte de la estructura. Incluso una abertura pequeña puede afectar refuerzos o instalaciones ocultas.

Para tomar decisiones sobre cargas, demoliciones y cambios, consulta a un profesional habilitado según las reglas locales.

Abreviaturas frecuentes y por qué pueden confundir

Las abreviaturas ahorran espacio, pero no siempre son universales. Pueden cambiar por idioma, empresa y disciplina.

Un mismo conjunto de letras podría referirse a conceptos distintos. Por eso, evita construir una lista rígida obtenida de varios proyectos.

Cuando encuentres una abreviatura:

1. Consulta la tabla del proyecto.
2. Observa la disciplina de la hoja.
3. Lee la nota completa.
4. Comprueba dónde se repite.
5. Busca la especificación relacionada.

Si permanece ambigua, pregunta. Inventar el significado puede afectar medidas, materiales o seguridad.

Al estudiar los símbolos de un plano, conviene crear un glosario exclusivo para cada proyecto en lugar de mezclar abreviaturas de fuentes diferentes.

Planos de obra nueva y remodelación

Una remodelación necesita diferenciar lo existente, lo que será demolido y lo nuevo. Esa información puede distribuirse entre varias hojas.

Algunas convenciones utilizan:

• Líneas finas para elementos existentes.
• Trazos especiales para demolición.
• Líneas fuertes para construcción nueva.
• Nubes para revisiones.
• Rellenos para áreas afectadas.

No las consideres reglas universales. Busca la leyenda de fases.

Compara la planta de demolición con la planta propuesta. Un elemento que desaparece en el plano final no significa necesariamente que deba retirarse sin instrucciones.

También verifica las protecciones temporales, la secuencia de trabajos y los servicios que deben mantenerse activos.

Nubes y marcas de revisión

Las nubes de revisión suelen rodear una zona modificada. Pueden acompañarse de un triángulo o marca con el número de revisión.

El cuadro correspondiente explica la fecha y una descripción breve. Sin embargo, la nube no siempre muestra el alcance completo del cambio.

Cuando recibas una nueva versión:

• Confirma el número de la hoja.
• Revisa la revisión actual.
• Lee la descripción.
• Compara cotas y notas afectadas.
• Sustituye las copias antiguas de trabajo.
• Conserva el historial según el procedimiento del proyecto.

No edites manualmente un PDF para simular una revisión oficial. Las anotaciones personales deben mantenerse claramente separadas del documento emitido.

Cómo usar el celular para revisar planos

Un teléfono puede servir para consultar un PDF, ampliar detalles y guardar anotaciones. Sin embargo, la pantalla pequeña dificulta observar el contexto.

Buenas prácticas:

• Descarga el archivo original.
• Comprueba la fecha y revisión.
• Utiliza marcadores sin modificar el documento base.
• Amplía antes de interpretar líneas finas.
• Mantén disponible el índice.
• No dependas de una captura de pantalla.
• Sincroniza las anotaciones cuando corresponda.
• Evita compartir planos confidenciales.

Para archivos complejos, una tableta o computadora facilita comparar dos hojas al mismo tiempo.

Las aplicaciones para PDF permiten buscar texto, medir y comentar, aunque las funciones de medición necesitan una calibración correcta. Un visor no garantiza que la escala digital esté configurada. También puede ampliar los símbolos de un plano, pero no explicar automáticamente el significado definido por su autor.

Aplicaciones para abrir y estudiar planos

La herramienta depende del formato del archivo y de la finalidad.

Visor de PDF

Es suficiente para muchos juegos de planos publicados en PDF. Busca un zoom claro, marcadores, capas cuando estén disponibles y anotaciones separadas.

Autodesk Viewer y herramientas compatibles

Los visores de diseño pueden abrir formatos técnicos y permitir inspecciones, capas o mediciones, dependiendo del archivo y la plataforma.

Aplicaciones CAD móviles

Pueden mostrar archivos DWG y facilitar comentarios. Algunas funciones requieren una cuenta o suscripción.

Aplicaciones de escaneo

Sirven para digitalizar una hoja física, pero la imagen resultante no debe considerarse un plano a escala sin calibración.

Antes de subir documentos, revisa los permisos, el almacenamiento, la confidencialidad y las condiciones de uso. Los planos pueden revelar la distribución, los accesos, las instalaciones y datos del propietario.

Método práctico para estudiar una habitación

Elige un ambiente sencillo y analiza una capa de información por vez.

Primera lectura: espacio

Identifica paredes, accesos y relación con otros ambientes.

Segunda lectura: dimensiones

Busca cotas generales y parciales. Confirma las unidades.

Tercera lectura: aberturas

Localiza puertas, ventanas y etiquetas de sus cuadros.

Cuarta lectura: altura

Sigue referencias hacia cortes y elevaciones interiores.

Quinta lectura: acabados

Busca códigos de piso, pared y techo.

Sexta lectura: instalaciones

Compara las hojas eléctricas, hidráulicas y mecánicas.

Séptima lectura: detalles

Abre cada llamada relacionada con encuentros importantes.

Este ejercicio ayuda a leer símbolos de un plano como partes de un sistema y no como dibujos independientes.

Cómo practicar sin participar en una obra

Puedes aprender con el plano simplificado de una habitación ficticia.

Realiza estos ejercicios:

• Colorea cada tipo de línea.
• Marca las puertas y su recorrido.
• Identifica las ventanas.
• Sigue una cadena de cotas.
• Dibuja una elevación sencilla.
• Relaciona una llamada con su detalle.
• Crea una leyenda.
• Cambia la escala de un objeto conocido.

Después, intenta explicar el recorrido desde la entrada hasta el fondo del espacio sin mirar tus notas.

No utilices planos reales de propiedades sin autorización para publicarlos. Elimina nombres, direcciones y datos sensibles de los materiales de práctica.

Errores frecuentes al interpretar planos

Saltarse la leyenda

El parecido visual no confirma el significado. Consulta primero las definiciones del proyecto.

Medir una impresión reducida

Una hoja ajustada al papel pierde su escala original. Utiliza las cotas o verifica una escala gráfica.

Revisar una sola disciplina

Arquitectura, estructura e instalaciones se complementan. Una abertura puede afectar varias hojas.

Ignorar la revisión

Trabajar con un archivo antiguo puede repetir una solución descartada.

Confundir planta con elevación

Cada vista representa el objeto desde una dirección diferente.

Suponer que el mobiliario está incluido

El equipamiento puede ser únicamente referencial. Revisa las notas y el alcance.

Tomar la línea como recorrido exacto

Algunos trazos de instalaciones son esquemáticos.

Ejecutar una modificación sin confirmar

Comprender el dibujo no autoriza cambios estructurales, eléctricos o hidráulicos.

Plan de aprendizaje de siete días

Día 1: carimbo e índice

Identifica título, número, disciplina, escala, fecha y revisión.

Día 2: orientación y líneas

Estudia el norte, los ejes, tipos de línea y niveles.

Día 3: planta arquitectónica

Reconoce muros, puertas, ventanas, escaleras y ambientes.

Día 4: cotas y escalas

Interpreta cadenas de medidas y comprueba una escala gráfica.

Día 5: cortes y elevaciones

Relaciona las llamadas de planta con vistas verticales.

Día 6: instalaciones

Compara una planta arquitectónica con hojas eléctricas e hidráulicas simplificadas.

Día 7: detalles y repaso

Sigue referencias entre hojas y crea un glosario del proyecto estudiado.

Esta práctica proporciona una base para comprender los símbolos de un plano sin intentar memorizar todas las disciplinas en una semana.

Cuándo necesitas ayuda profesional

Una lectura básica puede servir para comprender la distribución, conversar con un profesional o revisar una propuesta. Sin embargo, existen decisiones que requieren especialistas.

Solicita orientación antes de:

• Retirar o perforar muros.
• Modificar columnas, vigas o losas.
• Cambiar instalaciones de gas.
• Intervenir circuitos eléctricos.
• Alterar drenaje o impermeabilización.
• Cambiar salidas de emergencia.
• Modificar la accesibilidad.
• Construir con documentos no aprobados.

Los planos tampoco garantizan por sí solos que la obra existente coincida exactamente. Remodelaciones, reparaciones y cambios no registrados pueden haber alterado el inmueble.

Una inspección profesional permite comparar el documento con la realidad y aplicar las normas locales.

Preguntas frecuentes

¿Es posible aprender a leer planos sin ser arquitecto?

Sí. Puedes comprender la distribución, la escala, las cotas y los símbolos básicos. Las decisiones técnicas, estructurales o legales deben permanecer con profesionales habilitados.

¿Todos los planos utilizan los mismos símbolos?

No. Existen normas y convenciones frecuentes, pero varían por país, disciplina y proyecto. Consulta siempre la leyenda.

¿Qué debo mirar primero?

Comienza por el carimbo, el título, el número de hoja, la revisión, la escala, la orientación y la leyenda. Después interpreta el dibujo.

¿Puedo medir directamente una impresión?

Solo después de comprobar que se imprimió a la escala correcta. Las cotas escritas suelen tener prioridad.

¿Qué significa una línea punteada?

Puede indicar un elemento oculto, superior, inferior o una condición especial. Su significado depende de la leyenda y del tipo de plano.

¿Cómo sé hacia dónde abre una puerta?

En muchos planos, un arco muestra el recorrido de la hoja. Confirma el tipo y las dimensiones en el cuadro de puertas.

¿Cuál es la diferencia entre planta y corte?

La planta representa un corte horizontal visto desde arriba. El corte muestra una sección vertical del edificio.

¿Una aplicación puede explicar todos los símbolos?

Puede ayudar con convenciones generales, pero no conoce automáticamente las definiciones específicas de cada proyecto.

¿Puedo utilizar el plano para localizar cables y tuberías?

Sirve como referencia, pero el recorrido real puede diferir. Antes de perforar, solicita una verificación adecuada.

¿Qué hago si dos planos se contradicen?

No elijas una interpretación por tu cuenta. Registra la inconsistencia y solicita una aclaración formal al responsable.

Conclusión

Los símbolos de un plano se vuelven comprensibles cuando se leen dentro de su contexto. Empieza por el carimbo, confirma la revisión, consulta la leyenda y distingue planta, corte, elevación y detalle.

Después, relaciona tipos de línea, cotas, niveles, materiales y llamadas entre hojas. No memorices un significado sin comprobar la disciplina y las notas específicas del proyecto.

Finalmente, utiliza el celular como herramienta de consulta, no como garantía de escala o vigencia. Aprender a leer planos sin ser arquitecto permite formular mejores preguntas y comprender una propuesta, pero las modificaciones técnicas deben ser verificadas por profesionales calificados.

Enlaces internos

1. Tu hogar también necesita mantenimiento: aprende a cuidarlo
2. Aprende pequeñas reparaciones domésticas con una aplicación
3. Medir espacios correctamente con una aplicación
4. Entiende cómo funciona un refrigerador con una aplicación
5. De paredes vacías a un buen acabado: empieza a pintar desde cero
6. ¿Quieres aprender a coser? Empieza desde cero aunque nunca hayas usado una aguja
7. ¿Quieres aprender refrigeración? Empieza por los conceptos básicos
8. Del diagnóstico a la práctica: aprende a reparar teléfonos desde el celular
9. Lo que una alarma percibe cuando alguien cruza una habitación
10. Tu trabajo tiene un valor: aprende a calcularlo antes de enviar el presupuesto
11. Antes de comenzar el trabajo: aprende a elegir y usar la protección adecuada
12. De usuario a técnico: aprende a diagnosticar y reparar computadoras paso a paso
